Muligheder :: Jysk Plast

Leverandør til dele af industrien

Jysk Plast Industri, er leverandør til store dele af industrien enten direkte eller som underleverandør til andre maskinfabrikker

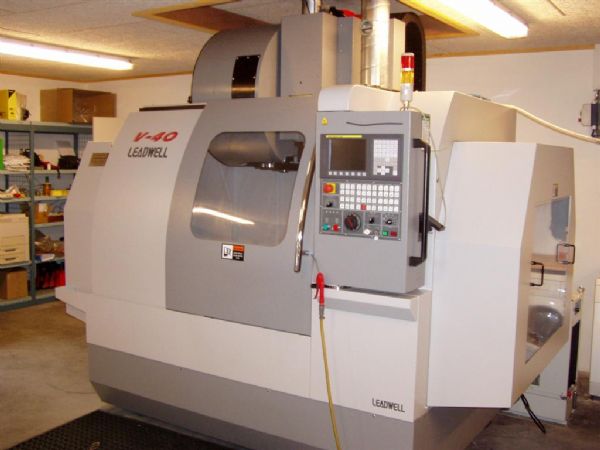

Leadwell V40

Bearbejdningscenter

Bearbejdningcenter med vandring på 1020x510x510
20 bar igennem spindel
10000 omdrejninger
Fanuc 0M styring
30 værktøjspladser

Leveret af JL Maskiner i Esbjerg, som leverer en god service, er til at regne med.

Delehoved fuldt styret

Delehoved hængt op over maskinen

4 akse bearbejdning

Bearbejdning af topstykke

opgave: at fræse 5 forbrændingskamre samt udstødnings og indsugningskanaler op på
6 cylindret topstykke, det første kammer / kanaler var blevet håndslebet og derefter scannet, den scannede fil brugte jeg til at lave de nødvendige værktøjsbaner.
opgaven kunne løses med den 4. akse og den fremstillede vugge.

Styret Delehoved

Ny Investering

Jeg har udvidet mulighederne på mit værksted med et styret delehoved der skal sidde på mit Leadwell bearbejdningscenter, Flextek (JL maskiner) har leveret den , de kommer så i midten af uge 34 og får den op at køre. Jeg regner med at nogle af de ting jeg så bearbejder kan laves lidt hurtigere og med lidt bedre kvalitet. Min postprocessor til MasterCam bliver også opdateret så den kan udnytte den 4. akse.

Jeg glæder mig til at prøve kræfter med delehovedet.

vugge

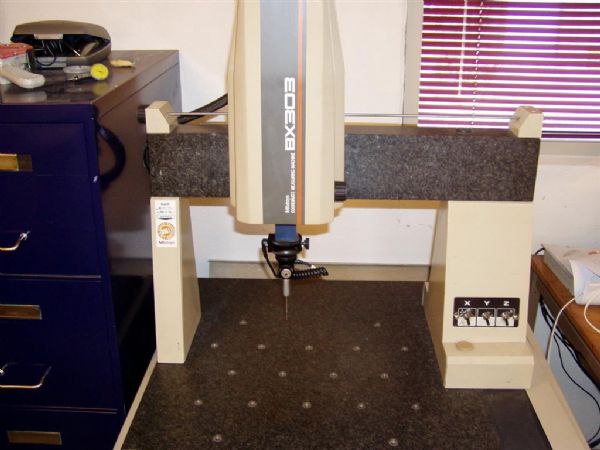

Mitutoyo BX303

Målemaskine

Lille håndført målemaskine med windows software MCOSMOS fra Mitutoyo
Måleområde X335 * Y311 mm
Nu er maskinen oppe at køre med den nyeste windows software
Så nu er jeg istand til at opmåle og optegne emner fra kunder på ikke kalibreret maskine.

Mazak QT 15

Mazak Quickturn 15

CNC drejebænk med roterende værktøjer og pinol
Kan dreje ca ø250x500 mm

Mazak Quickturn 10

Mazak QT 10

Mazak Quickturn 10 er en yderst stabil maskine med en dejlig Mazatrot T2 styring., vi bruger den mest med spændetangspatron, da vi ikke har problemer med at mindre plastemner bliverslynget rundt i kabinen, Det er ved at være en gammel dame, den er ikke specielt hurtig, men den er pålidelig, og alsidig. Da jeg købte den i 2004 , var den med stangfremføring, som vi dog ikke bruger idag. Vi fodrer den ofte med meterstykker af materiale i en diameter op til 45 mm hvor den så selv trækker stangen frem efter behov.

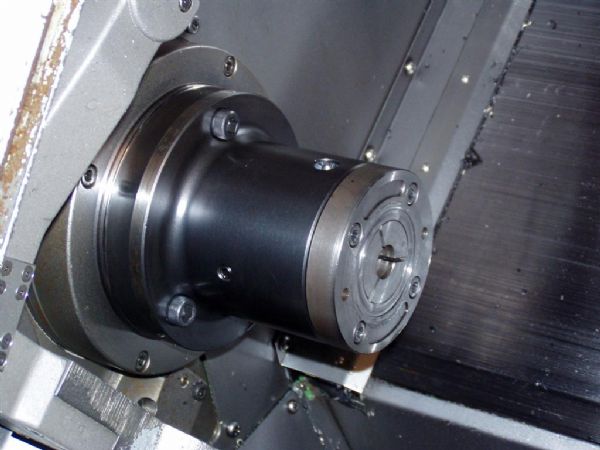

Spændetangspatron

Drejebænken køre næsten altid med spændetangspatron

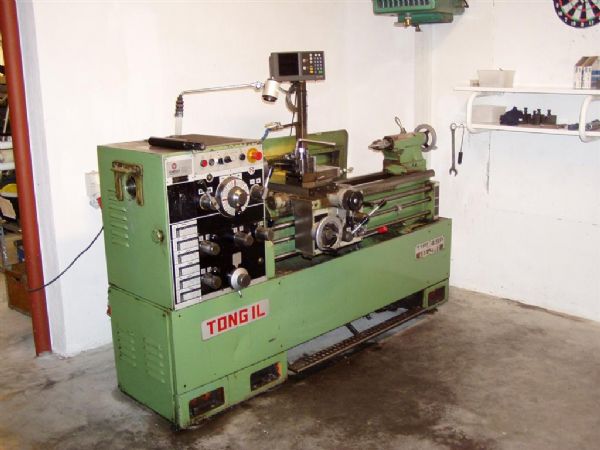

Tongil Drejebænk

Manuel Drejebænk

Lille drejebænk til at lave småting på. (Min første maskine)

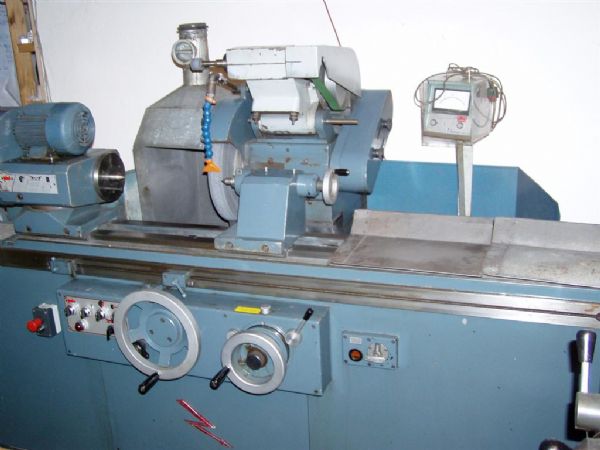

Ribon RUR 1500

Rundsliber

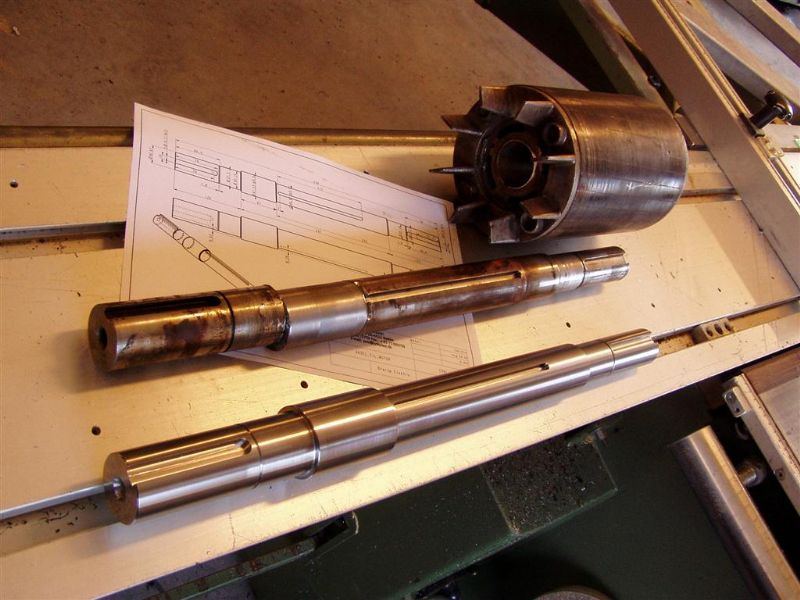

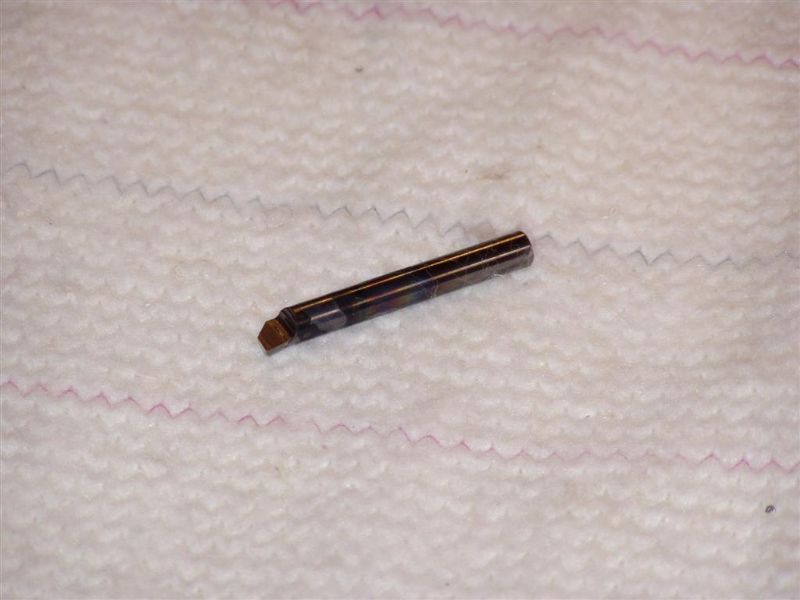

Rundsliberen er købt godt brugt, efter at have monteret en centrerpatron direkte på spindelnæsen istedet or at bruge den løse ø35 mm dorn er det blevet en stiv og præcis rundsliber, jeg bruger den meget til at frislibe mine skærende værktøjer, og slibning af roterende knive, samt opsvejsning og slibning af ødelagte lejepasninger til motorer og diverse aksler. Der er ikke altid nogen grund til at lave en helt ny aksel med det samme.

Holder

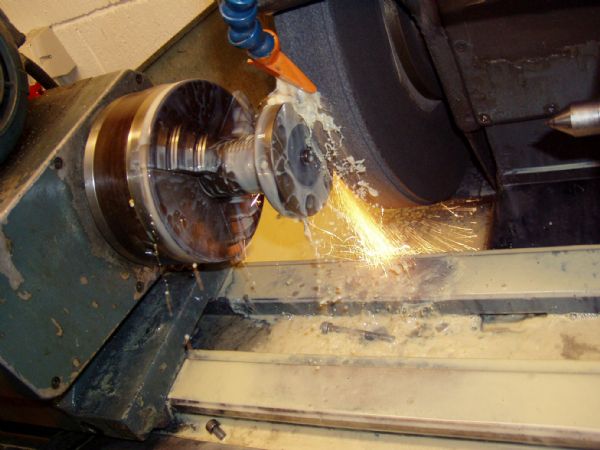

Rundslibning af holder

Præcisions slibning af holder til drejebænk

Mikron WF41 C

Mikrin 3 akset bearbejdningscenter med Heidenhain 355 styring, arbejdsområde 625x500x500 mm desuden er der mulighed for at montere et vinkelhoved, værktøjsskifte tider på ca 30 sekunder, og max 6 meter i ilgang, så er den ikke specielt hurtig, men det kompenserer vi ved at være lynende hurtige til at stille op og så optimere produktionen, vi sætter tit flere emner op og fræser.
Maskinen er koblet på vores server, hvorpå vores nc programmer så ligger.
En ældre men stabil maskine.

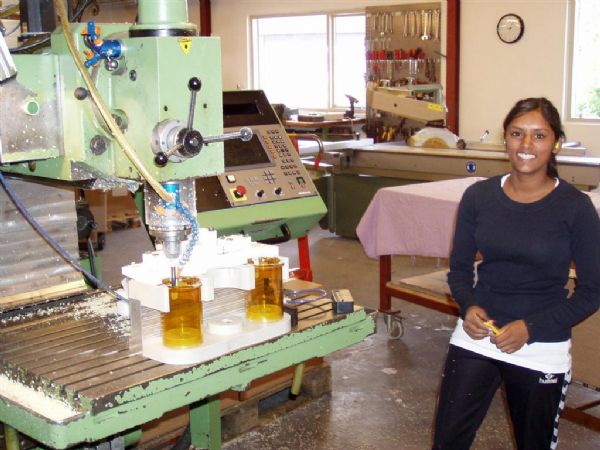

Mikron WF3

Selvie efterbearbejder sprøjtestøbte emner i spec udviklet fixtur

Maskinen har en Heidenhain 310 styring på.
Gammel men meget alsidig maskine som ikke kan undværes

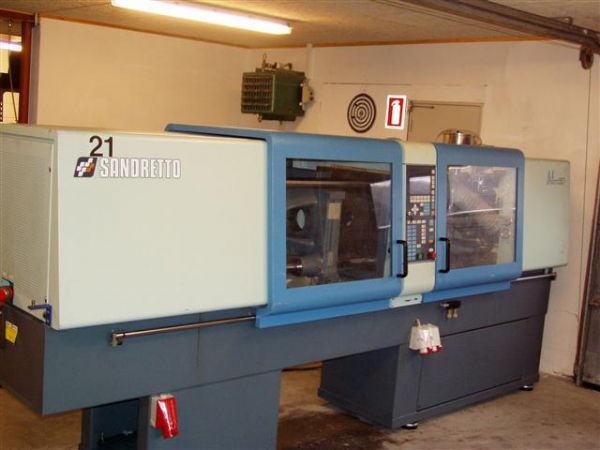

Sandretto Micro 50

Sidste nye investering

Nu er jeg blevet den lykkelige ejer af en sprøjtestøbemaskine.
En næsten ny - kun 14 år gammel sag.
Jeg glæder mig til at få tid til maskinen.
Jeg har nogle små idéer jeg vil lave til migselv, jeg hverken vil eller kan sprøjtestøbe som
de andre gode sprøjtestøbere.

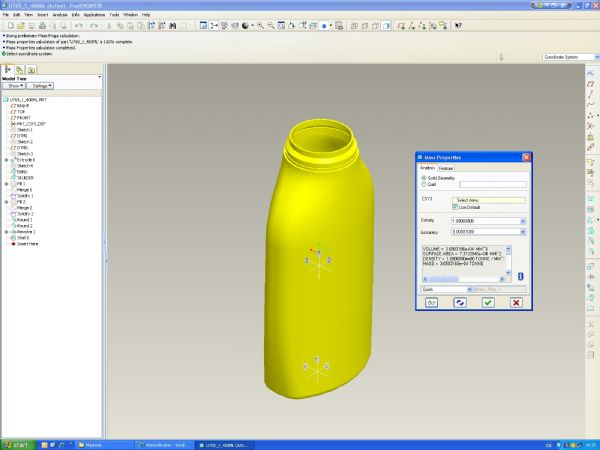

Pro/E Wildfire 5.0 /Creo 1.0

Cad systemet Pro/E, er jeg utroligt glad for, det er hele tiden manden der er begrænsningen i systemet.
Pro/e hedder idag Creo
Jeg designer en del flasker, og emnerne vi producerer bliver opmålt og tegnet i Pro/E . Derudover har jeg til Pro/E købt et Elearning kursus, hvor jeg selv om aftenen kan blive undervist.
Systemet kan varmt anbefales og forhandles af www.econocap.dk

aflang_skinne_54x540.pdf - Form til filter	277 Kb
b11.pdf - Filter for	159 Kb
zendium_500ml_mundskyl.pdf - Mundskyl	193 Kb
spacer_karsten_159mm.pdf - Alu Spacer til bil	148 Kb

DNC - MAX

DNC MAX

CNC maskinerne er forbundet til en PC så CNC - programmerne
kan gemmes og senere genindlæses, hvilket nedsætte omkostningerne
for produktionen af Deres emner ved genbestilling.

Programmet vi benytter os af, er fra CIMCO Integration i Virum, og
hedder DNC-Max V.5 / CIMCO - Edit / CNC - Base

Jeg anser programmet for et MUST for enhver seriøs maskinfabrik.

Mastercam X5

Kører med fuld 3D version i version X5

MasterCam X5

Alt vi programmere laves med MasterCam X5 , det gør at vi ikke skal bruge tid på at programmere på maskinerne, det betyder ikke meget hvilken maskine et emne skal køres.MasterCam X5 er købt hos CIMCO Integration.
Et program vi ikke kan undvære.

Tip:
google efter "mastercam x+"
under tools findes der super opstillingskort til mastercam, som er væsentlig bedre end mastercam´s egen.

3d overflader

Mastercam X5

Det er muligt med 2½D udgaven af mastercam X5 at lave 3d baner
det virker rigtig godt, den laver dog ikke rigtige skrub baner, men i høj grad brugbart.
